机械结构设计方面

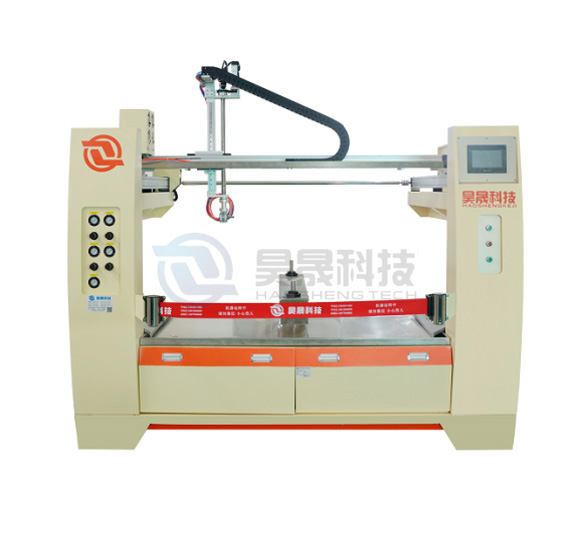

采用高刚性材料与结构:五轴往复机的机身、支架等关键部件通常采用高强度的铸铁或铝合金等材料。这些材料具有较高的刚性,可以有效减少自身的变形,从而振动。例如,铸铁材料能够提供良好的吸振性能,其结构的阻尼特性可以将振动能量转化为热能散失掉。在机器的整体结构设计上,采用合理的加强筋布局,增加结构的强度和刚度,像在龙门式五轴往复机的龙门架上设计交叉的加强筋,能够增强龙门架在运动过程中的抗振能力。
优化轴系布局与连接方式:合理设计五个轴之间的布局,使各轴的运动惯量分布均匀,减少因偏移而产生的振动。对于轴与轴之间的连接部分,如联轴器,选择具有良好弹性和阻尼特性的联轴器,能够缓冲和吸收轴在运动过程中产生的振动和冲击。例如,采用弹性联轴器可以有效隔离电机输出轴与丝杆等传动部件之间的振动传递,使各轴的运动更加平稳。
精密的导轨和滑块设计:导轨和滑块是五轴往复机运动的关键部件。采用高精度的线性导轨和与之匹配的低摩擦系数滑块,能够确保轴在移动过程中的直线度和平稳性。导轨的表面精度和滑块的预紧力调整对于减少振动重要。例如,通过适当的预紧力设置,可以使滑块与导轨之间保持紧密接触,减少间隙,防止在运动过程中产生晃动和振动。一些高端的五轴往复机还会采用气垫导轨或磁悬浮导轨等技术,进一步提高运动的平稳性。
控制系统方面
控制算法:在控制系统中采用振动抑制算法,如自适应滤波算法、前馈补偿算法等。自适应滤波算法可以实时监测机器运动过程中的振动信号,并通过调整滤波器参数来抑制特定频率的振动。前馈补偿算法则是根据已知的干扰源特性,提前在控制信号中加入补偿量,抵消可能产生的振动。例如,当五轴往复机在进行高速往复运动时,控制系统可以根据电机的转速和负载变化,通过这些算法提前调整电机的扭矩输出,减少因速度变化和负载波动引起的振动。
实时监测与反馈调节:在五轴往复机上安装加速度传感器、位移传感器等多种传感器,实时监测机器各轴的运动状态。这些传感器将采集到的振动、位移、速度等信息反馈给控制系统,控制系统根据反馈数据对电机的转速、扭矩等参数进行实时调整。例如,当传感器到某个轴在运动过程中出现振动加剧的情况,控制系统会迅速该轴的运动速度或者调整其运动轨迹,使振动得到及时控制。
合理的速度和加速度规划:在编程控制五轴往复机的运动轨迹时,合理规划各轴的运动速度和加速度曲线。避免运动速度的突变和加速度的过大变化,因为这些情况容易引起机器的振动和冲击。通过采用 S 形曲线、抛物线等平滑的速度和加速度规划方式,使轴在启动、停止和换向过程中能够平稳过渡。例如,在进行复杂的曲面加工任务时,对五轴的速度和加速度进行准确的规划,可以确保刀具在切削过程中以平稳的状态接触工件表面,减少振动对加工精度的影响。
安装环境与外部防护方面
隔振基础安装:将五轴往复机安装在专门的隔振基础上,如橡胶隔振垫、空气弹簧隔振器等。这些隔振装置能够有效隔离机器与地面之间的振动传递,减少来自地面的振动干扰。例如,在工厂车间中,地面可能会因为其他大型设备的运行而产生振动,通过在五轴往复机的底部安装橡胶隔振垫,可以防止这些外部振动影响机器的正常运行。
机器周围的防护措施:在五轴往复机周围设置防护栏或者隔音罩,不仅可以保护人员的,还能够在一定程度上减少外部因素(如气流、噪音等)对机器的干扰。隔音罩可以起到减少噪音和阻挡灰尘等杂质进入机器内部的作用,同时也能够外部气流对机器运动产生的影响,从而减少机器的振动。
